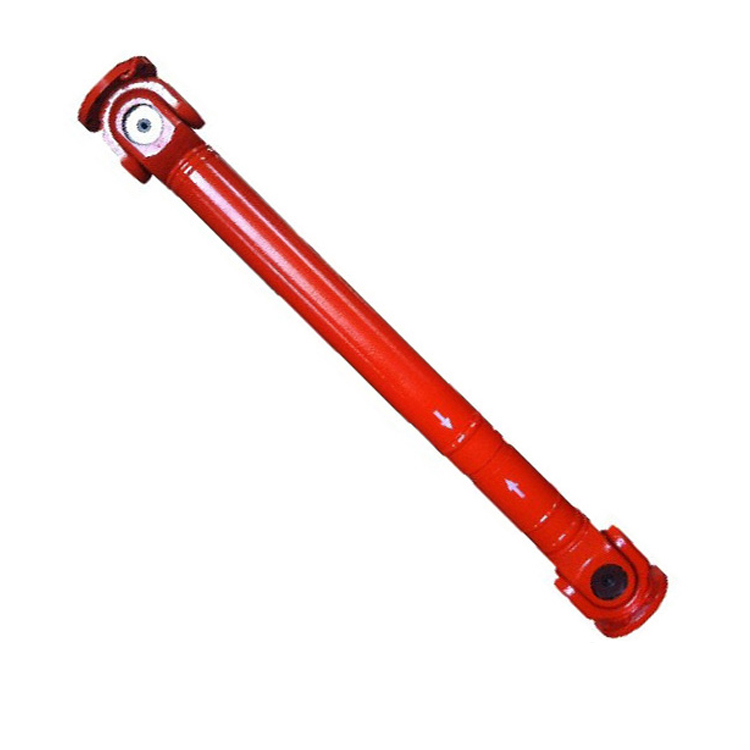

SWC-CH型联轴器 特点及应用场合：联接两个不同轴线的轴系传动，不能缓冲、减振，采用团体叉头结构，轴承固定不用螺栓，避免了螺栓松动断裂，便于维修，延伸使用寿命，可靠性高，承载能力大、倾角大，可在β≤5°～25°工况下工作。适用于轧钢机械、起重运输、工程机械、石油机械及其他重型机械，为知足不同安装型式要求，有七种结构型式： BH型--标准伸缩焊接型； BF型--标准伸缩法兰型； DH型--短伸缩焊接型； CH型--长伸缩焊接型； WH型--无伸缩焊接型； WF型--无伸缩法兰型； WD型--无伸缩短型；

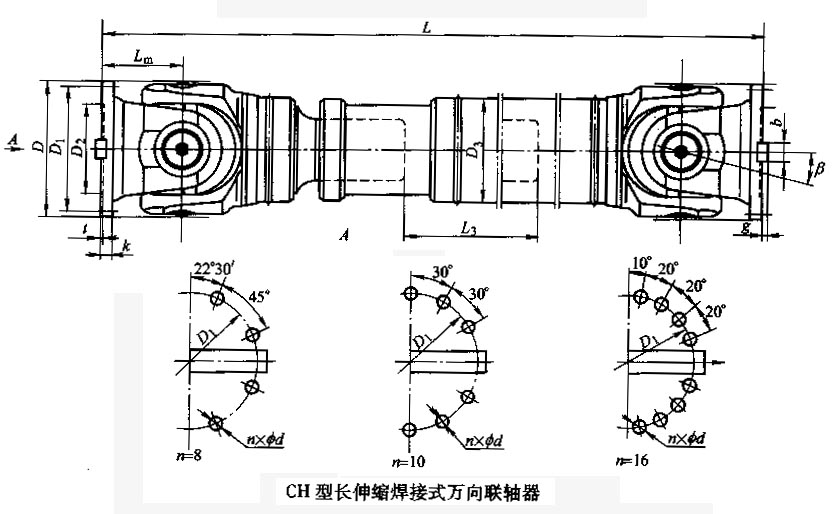

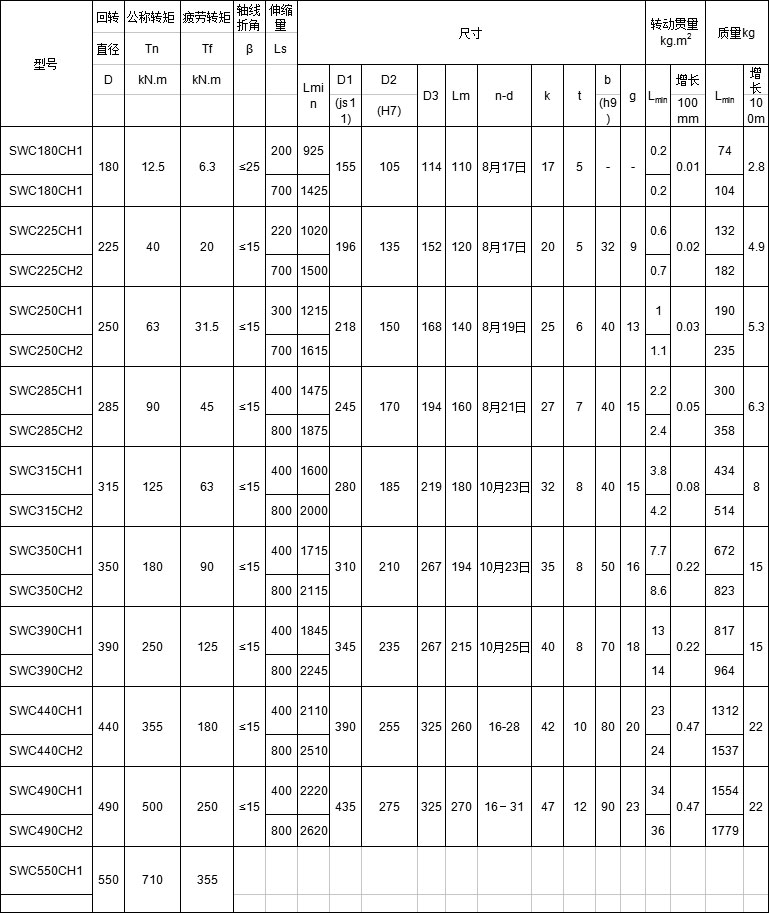

SWC-CH长伸缩焊接式万向联轴器基本参数与重要尺寸(JB/T 5513-91) mm
|
